引言
國際、國內目前使用的電除塵器供電電源裝置主要是以可控硅移相調壓控制的高壓硅整流(T/R)設備(簡稱常規電源)為主,按照供電方式不同,分為單相電源和三相電源。由于單相電源僅由電網一相供電,所以存在嚴重的三相用電不平衡,功率因素低,初級電網損耗大,不利于節能,而三相電源則在這方面有很大的優勢,稱得上綠色環保產品。
三相電源較單相電源有如下優點:供電三相平衡,電源利用率高; 對電網污染減少,提高有功功率,減少無功功率,功率因數接近90%;單相電源的峰值電壓比平均電壓高25%,而三相電源的峰值電壓與平均電壓接近(5%),這樣提高了電場的平均電壓電流,提高了除塵效率。
靜電除塵用三相電源系統結構
圖1中為靜電除塵用三相電源主電路結構,可以看出,其主電路拓?fù)浣Y(jié)構為三相交流調壓電路。為了下文分析方便,負載選用電阻R1~R3。
圖2中為三相電源結構框圖。整個系統以DSP為控制核心,電網三相輸入電壓經過一個同步檢測電路后輸出同相位的三相同步波形,主電路晶閘管的六路觸發脈沖就是DSP通過該同步波形過零點的判斷產生的。ESP是靜電除塵器本體,一般采用負高壓供電。
三相交流調壓工作原理
由圖1可以看出三相電源主電路一共用到了6個晶閘管T1~T6,T1和T4、T3和T6、T2和T5分別是反并聯結構,觸發信號相差180°。這6個晶閘管按照觸發順序1→2→3→4→5→6→1觸發信號依次相差60°。由于任何時候必須有兩個相的晶閘管同時導通才能形成回路,所以采用寬于60°的寬脈沖或雙窄脈沖觸發。這里用各相同步信號的“過零點”做為控制角計算的基準點。三相電源的實際負載是阻感性負載,由于電感的續流特性,它的波形分析比較復雜。本文采用阻性負載來分析其波形,下面對負載側(假設變壓器一次側為純阻性)的電壓波形進行分析(α為控制相角)。
(1)0°α<60°時,電路處于三個晶閘管和兩個晶閘管導通的狀態,導通角為180°-α。
(2)60°α<90°時,電路處于兩個晶閘管導通的狀態,導通角為120°。例如:當T1和T2導通,當A相正半波從正向負過零點時,Uac>0。此時T1由于仍承受正電壓不會關斷,只有當T3導通后T1才會承受反向電壓關斷。
(3)90°α<150°時,電路處兩個晶閘管導通或無晶閘管導通的狀態。例如:T6在電壓由負變正后才關斷,這是因?yàn)閁ac>0,T1、T6承受正向壓降仍處于導通狀態,只有等到Uac=0后T6才受反壓關斷。每個晶閘管的導通角分為相隔的兩個部分,分別為150°-α,所以每個晶閘管導通角合為300°-2α。
(4)150°α時,電路處于一個晶閘管導通或者無晶閘管導通狀態,所以阻性負載時的移相范圍是0°α<150°。
以上是三相交流調壓電路在純阻性負載時的工作原理分析,另一方面當負載是純感性時,電流滯后電壓90°,當觸發角90°時電流才從零開始上升,所以當純感性負載時,晶閘管觸發角的移相范圍是90°α<150°。
基于DSP的三相電源控制系統
靜電除塵用三相電源控制策略
三相硅整流變壓器二次側輸出的負高壓一般接到ESP本體里曲率半徑較小的陰極線上,然后與本體里另一個曲率半徑很大的陽極板構成非均勻電場產生電暈放電,電暈放電時產生的大量正、負離子依附在粉塵上,然后帶電粉塵在電場作用力下向陽極板移動以起到收塵作用。但是當陰陽極間的絕緣介質被負高壓擊穿后會產生火花,此時相當于整流變壓器負載短路了,從而影響收塵效率。因此如何處理火花和怎樣使電場一直工作于最高平均電壓而盡量少產生火花成為了靜電除塵電源控制的關鍵。一般而言,靜電除塵電源的控制策略有以下幾種。
(1)火花處理
ESP電源輸出的電壓能逼近極板間的擊穿電壓,就能獲得最大的電暈功率。火花處理目的是在出現閃絡時,需要在低電壓時能夠迅速的恢復到逼近極板的擊穿電壓,從而再次獲得最大的電暈功率。
(2)火花率控制
可以把電場的閃絡信號回饋到控制器中,使其發出指令關斷電源的輸出從而使極板間絕緣恢復到正常值,然后調節電場電壓上升率來控制兩次閃絡的時間間隔,來獲取最佳的火花率,提高除塵效率。
(3)最高平均電壓控制
目的是在任何負載條件下都能獲得最高的平均電壓??梢杂脝挝粫r(shí)間內把采集到的兩次實際電場平均電壓比較,增值為負,則增加輸出電壓。
(4)火花跟蹤控制
目的是根據ESP不同的工作狀態,時刻控制高壓輸出跟蹤在該狀態的臨界火花點運行,盡量減少閃爍發生。
(5)全波供電與間歇供電
周期性的阻斷某些波可降低極間平均電壓,增強振打效果,有效抑制反電暈。另外,間歇供電還有利于節能降耗。
基于DSP控制部分軟件設計

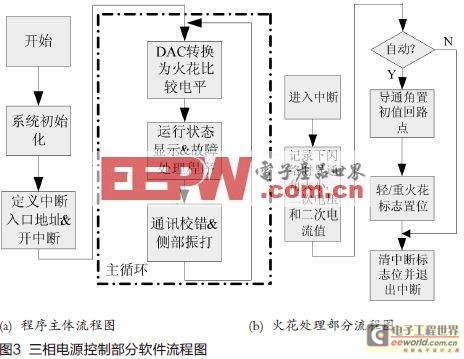

圖3(a)為三相電源主體控制程序,在必要的初始化后就進入循環主程序中,循環主程序包括通訊子程序、故障判斷和處理子程序、側部電機振打子程序和外部火花中斷處理子程序。圖3(b) 為三相電源火花處理程序,該程序用作在火花產生時及時記錄當前極板的擊穿電壓,然后通過改變導通角再次接近電場最高電壓,從而得到最大的電暈功率。
實驗結果
為了驗證本文分析的正確性,做出了一臺三相電源的實驗樣機。該實驗樣機采用KP5晶閘管,主控芯片采用DSP型號為T(mén)MS320F2812??刂坪筒蓸硬糠职ˋDC采樣板、同步檢測板和觸發電路板等。
實驗環境為:三相輸入端電源線電壓405V/405V/405V,輸出端接燈泡負載(3個,60W)。

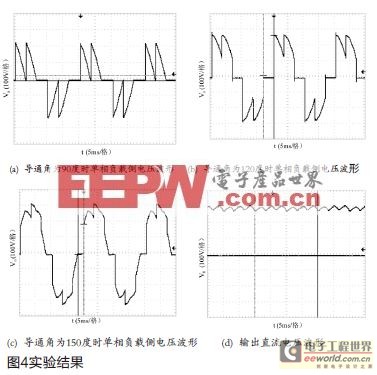

實驗結果如圖4所示。圖4(a) 、(b) 、(c)分別為導通角90°、120°、150°時A相單個燈泡負載兩側的電壓波形;圖4(d) 為整流變壓器二次側輸出直流電壓波形。實驗結果驗證了該三相電源的實驗樣機設計的正確性,然后通過DSP編程能實現三相電源對靜電除塵場合控制的要求。
結論
本文給出了靜電除塵用三相電源的主電路結構,在三相交流調壓電路為對象分析了三相電源的工作原理,然后在此基礎上結合靜電除塵場合的特點,提出了三相電源控制策略和軟件實現,最后給出了實驗波形。由于本文中靜電除塵用三相電源的控制策略和設計重點均是以實際產品開發為目標提出的,所以對于同類產品的開發有一定的參考價值。
