在各種電子設備中，電源是一種必不可少的儀器。隨著科技的進步，電子設備逐漸綜合化，復雜化，對電源部分使用的靈活性和精度都提出了更高的要求。
    目前所用的電源大多是只有固定電壓輸出(例如常用的有：±5 V、±12 V或±15 V)，其缺點是輸出電壓不可人為地改變，輸出精度和穩定性都不高；在測量上，傳統的電源一般采用指針式或數字式來顯示電壓或電流，搭配電位器調整所要的電壓及電流輸出值。若要調整精確的電壓輸出，須搭配精確的顯示儀表監測；又因電位器的阻值特性非線性，在調整時，需要花費一定的時間，而且會產生漂移。市場上銷售的數字可調電源成本較高，使用也不方便。
    針對這一現象，本文提出了一種基于AT98C51單片機的新型數控直流電源。
    鍵盤輸入控制輸出電壓值，數碼管顯示輸出電壓值。輸出電壓范圍0．00～15．00 V，電流范圍0～1 A，輸出電壓的精度為百分位，誤差小于0．5％。具有使用靈活，精度高，工作穩定，成本低的優點，適宜推廣使用。

1 硬件電路組成及工作原理
1．1 系統硬件結構

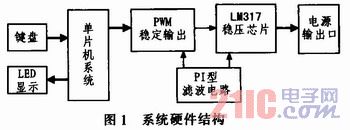

    系統硬件結構如圖1所示。系統分為電源模塊，單片機控制模塊，數碼管、按鍵模塊和PWM波輸出驅動模塊4部分組成。電源模塊主要由外接不可控電源和二級濾波電路組成PI型濾波電路；單片機控制模塊主要由AT98C51單片機及其外圍電路組成；數碼管、按鍵模塊包括數碼管顯示部分和鍵盤輸入部分；PWM波輸出驅動模塊主要由穩壓芯片LM317，三極管及其配套電路組成。本數控直流電源通過按鍵控制單片機產生PWM信號驅動級(三極管)的線性放大，來控制穩壓芯片LM317的ADJ控制端口，通過調節其占空比對電容進行充放電實現能量轉換，從而調節輸出電壓，最后通過數碼管顯示。各部分的電源由電源模塊提供的穩壓輸出提供。本系統還可以通過串行口實現上位計算機和數字電源之間的通訊，人機交互圖形用戶界面(GUI)可以是設計人員按照計算機屏幕上的指示的步驟，通過選擇參數來對電源電壓，電流閥值與響應，軟啟動，容限，環路補償?shù)墓δ艿墓芾砉ぷ鳎部梢酝ㄟ^按鍵來設定。

1．2 電源模塊
    電源模塊是通過外部輸入20 V的不可控電壓輸入，經過穩壓管系統提供電源保證。LM78012是12 V的穩壓芯片，輸出12 V的穩定電壓，提供給輸出驅動模塊LM317的輸入級。LM7805是5 V的穩壓芯片，提供穩定的5 V電壓，提供給單片機的電壓輸入端。VD2為二極管串入，起保護作用，防止輸入反極性時燒毀電路芯片。C9，C5，C12n，C6，C7，C3為濾波電容，阻值如圖2所示，組成PI型二階濾波電路，消除電源紋波的干擾影響。

1．3 單片機控制系統
    本系統采用Atmel公司生產的AT98C51單片機。它是一種低電壓、低功耗、高性能的CMOS 8位單片機，片內含8 kB可反復擦寫的程序存儲器和256 B的數據存儲器。單片機及其必要的外圍電路，包括復位電路和晶振電路如圖3所示。
    本系統使用AT98C51自帶的PWM模塊，通過內部定時器，采用脈寬調制技術。P1．0～P1．2作為輸入端，輸入3位按鍵控制量，P2．0～P2．7作為輸出端，輸出8位數碼管信號，由P1．6口輸出不同占空比的方波。這樣將輸入的外界光強的變化轉化為輸出的PWM波的占空比的變化。
1．4 數碼管，按鍵模塊
    數碼管顯示模塊：LED驅動顯示用的是共陰極的4位顯示數碼管(MY5841AH)，外帶8位上拉電阻(510 R)，提高貫穿電流，用于顯示電源輸出的電壓幅度值，便于人機交互。

    按鍵模塊：用于外界輸入設定電源初值與調節輸出使用。S3為電壓增加按鈕，每按一下輸出電壓值增加0．01 V；S4為電壓減小按鈕，每按一下輸出電壓減小0．01 V；S5為備用按鍵。
1．5 PWM驅動輸出模塊

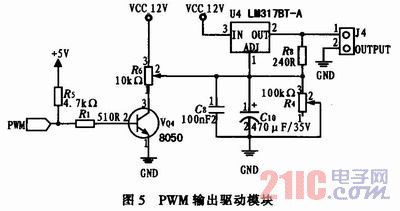

    PWM為脈寬調制技術，不同的占空比來控制目標的動態變化，通常在線性調節、輸出調節、電壓調整以及電機控制方面都有很大的應用。如圖5所示，此模塊為電源核心模塊。R5為上拉電阻，R1為限流電阻，為三極管基極提供穩定的PWM波型，起到穩定PWM輸出的作用。風將三極管集電極輸出的放大電流轉化為電壓，同時與高精度可控穩壓芯片LM317的控制端ADJ和電容C10相接。通過對電容C10進行充放電實現能量轉換，控制輸出可調ADJ調節端口，即達到通過調節PWM波占空比來控制輸出電壓的目的。

    PWM波占空比的改變，即改變穩壓回路的三極管的導通時間及導通狀態。以占空比從50％～100％的增加來舉例說明。當占空比增加，三極管在一個周期內導通時間減少，C10充放電頻率加快，放電時間減小，控制端輸入電流增大，輸出電壓增大。本電源設定占空比范圍即為50％～100％。
    調節R6可以調節輸入控制電壓最高值的大小與最小值的范圍。C8與C10均作為濾波電容，濾除高噪聲，R8與R4為分壓電阻，用于配合R6來校正輸出值。其大小根據不同使用要求而定。
