超級電容工作時間
最大Vcap	最小Vcap	電容值	VBAT最大值
V	V	法拉	V
IBAT最大值	IBAT典型值	線性IBAT
nA	nA	歐姆(計算值)
小時	小時	小時

該計算器根據電容器的起始電壓和終止電壓、放電電流和電容量確定超級電容供電時，時間保持狀態下的工作時間。
其中：

• 最大Vcap對應V_CC的最大值，可查閱相關的數據資料，即：(V_CC最大值) - (二極管壓降)
• 最小Vcap是RTC振蕩器工作電壓的最小值，可查閱相關的數據資料。
• I_BAT最大值是電池的最大電流，可查閱相關的數據資料。
• I_BAT典型值是在25°C和標稱電源電壓下定義的典型電池電流，可查閱相關的數據資料。
• V_BAT最大值是V_BAT引腳的最大電壓，可查閱相關的數據資料

I_BAT最大值和I_BAT典型值用于計算最大I_BAT和典型I_BAT下的工作時間(小時)。計算工作時間時，假設I_BAT電流保持恒定，無需考慮電池輸入引腳的電壓。

計算線性I_BAT下的工作時間時，假設振蕩器電流與輸入電壓成正比，即表現為電阻特性。利用數據資料中提供的I_BAT最大值和V_BAT最大值計算電路的等效電 阻，該電阻用來計算電池備份時間。

規格表舉例

推薦直流工作條件(TA= -40°C至+85°C)

參數	符號	條件	最小值	典型值	最大值	電位
電源電壓	VCC		2.7	3.0	3.3	V
電池電壓	VBAT		1.3	3.0	3.7	V
表1

直流電氣特性(TA= -40°C至+85°C)

參數	符號	條件	最小值	典型值	最大值	電位
電池電流	IBAT			600	1000	nA
表2

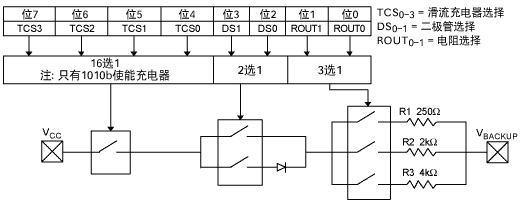

典型RTC涓流充電器內部電路

圖1

注：有些器件的二極管選擇電路允許選擇1或2節串聯二極管，有些器件可選擇0或1節二極管。假設每只二極管的壓降為0.7V。

帶有超級電容備份電源的典型RTC電路

圖2
