0 引言
反激變換電路由于具有拓?fù)浜?jiǎn)單，輸入輸出電氣隔離,升/降壓范圍廣，多路輸出負載自動均衡等優點，而廣泛用于多路輸出機內電源中。在反激變換器中，變壓器起著電感和變壓器的雙重作用，由于變壓器磁芯處于直流偏磁狀態，為防磁飽和要加入氣隙，漏感較大。當功率管關斷時，會產生很高的關斷電壓尖峰，導致開關管的電壓應力大，有可能損壞功率管；導通時，電感電流變化率大。因此在很多情況下，必須在功率管兩端加吸收電路。
雙管反激變換電路，在功率管關斷時，由于變壓器漏感電流流過續流二極管反饋給電源的嵌位作用，而使功率管的電壓應力和輸入電壓相等?？梢?jiàn)在高壓輸入場合雙管反激電路有其特有的優點。
1 電路分析
電路圖如圖1所示。在穩態工作條件下，為了簡化分析，假設所有開關器件都是理想的；漏感Lr遠小于勵磁電感Lm；L2為變壓器副邊等效電感；電路工作在CCM模式。
圖1 雙管反激變換器電路圖
電路共有4個工作模式，工作過程如圖2所示。

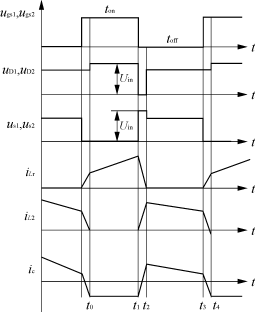

圖2 工作波形圖
——模式1[t0－t1] 在S1和S2開通后的t0時刻，輸入直流電壓Uin作用于Lr和Lm上，D1和D2關斷，漏感電流iLr線性上升，則有
iLr(t)=iLr(t0)＋
(t－t0)（1）
D1和D2承受反壓為Uin，而D3承受反壓為Uo＋(N2/N1)Uin，iL2=0，由濾波電容C向負載供電。
在t1時刻漏感電流iLr為
iLr（t1）=iLr(t0)＋
(t1－t0)（2）
——模式2[t1－t2] 在t1時刻關斷S1和S2，由于電感電流不能突變，感應電勢反向，D1和D2導通鉗位使S1和S2承受正壓為Uin；同時D3導通，副邊電流iL2形成。原邊電流iLr線性下降，即
iLr(t)=iLr(t1)－
(t－t1)（3）
iL2(t)=
（4）
在t2時刻原邊電流
iL2(t2)=
=0（5）
——模式3[t2－t3] 在t2時刻D1和D2中的電流和漏感電流iLr下降到0，iL2達到最大。此后iL2線性下降，
iL2(t)=iL2(t2)－
(t－t2)（6）
在t3時刻
iL2(t3)=iL2(t2)－
(t3－t2)（7）
在此階段D1和D2承受反壓為
，S1和S2承受正壓為
。
——模式4[t3－t4] 在t3時刻開通S1和S2，輸入電壓Uin直接作用于Lr和Lm上，漏感電流iLr從0開始線性上升，
iLr(t)=
(t－t3)（8）
此時D3仍導通，給電容C充電和向負載供電，iL2(t)以更大的斜率線性下降，為漏感電流iLr減去勵磁電感Lm上電流。
iL2(t)=
（9）
iLr(t)=
（t－t3）（10）
在t4時刻D1和D2反壓由
上升到Uin，iLr(t)上升到勵磁電流iLm,iL2(t)=0，D3反偏，開始新的PWM周期。
由上述分析可知，雙管反激變換器具有以下優點：
——續流二極管將漏感能量回饋給電源；
——有效抑制關斷電壓尖峰，使開關管電壓應力為輸入電壓；
——不需要額外的吸收電路。
2 控制系統結構
采用峰值電流控制模式，如圖3所示。由于引入電流反饋,使系統性能具有明顯的優點：
圖3 峰值電流模式控制原理
——具有良好的線性調整率，反應速度快；
——消除輸出濾波電感帶來的極點，使二階系統變?yōu)橐浑A系統，穩定性好；
——固有逐個脈沖電流限制,簡化了過載保護和短路保護。
電流型也有缺點，在占空比>50％時，必須進行電流斜坡補償,否則系統不穩定。本文采用控制芯片UC3844，占空比<50％。
3 實驗結果
利用以上分析結果,設計了一臺機內穩壓電源。輸入360～450V；輸出＋15V(1A)，－15V(0.2A)，＋25V(0.2A)3路，＋25V(0.4A)；開關工作頻率為100kHz，最大占空比Dmax=0.45；功率45W。變壓器用鐵氧體R2KBD，罐型GU30，按反激變壓器設計原則設計。主要波形如圖4所示。
CH1驅動電壓（10V/格） CH2漏源電壓（250V/格）
（a）功率管驅動電壓與漏源電壓波形
CH1驅動電壓（10V/格） CH2續流二極管兩端電壓（250V/格）
（b）功率管驅動電壓與續流二極管兩端電壓波形
CH1驅動電壓（10V/格） CH2整流二極管兩端電壓（25V/格）
（c）功率管驅動電壓與整流二極管電壓波形
CH1驅動電壓（10V/格） CH2原邊電流（1V/格）
（d）功率管驅動電壓與原邊電流波形
圖4 主要波形
從圖中可以看出功率管的電壓應力等于輸入電壓，續流二極管兩端電壓和分析結果也相同?？梢?jiàn)雙管反激拓?fù)湓诟邏狠斎雸?chǎng)合有其獨特優越性。圖4（d）中，原邊電流有尖峰是由于副邊整流二極管反向恢復造成。
4 結語
原理分析和實驗結果的一致性，表明雙管反激變換器特別適用于高壓輸入場合，它減少了器件的電壓應力，為功率管的選取和保護創造了有利條件，增加了系統的可靠性。因此，適于應用于高壓輸入的中小功率場合。
