0 引言
    電荷泵型鎖相環可由參考分頻器、可編程分頻器、鑒相器及電荷泵、環路濾波器和壓控振蕩器構成。電荷泵是一種可在鑒相器控制下把電荷分配給環路濾波器的電子開關。電荷泵與二階無源環路濾波器組合可構成一個三階鎖相環，以滿足更多應用場合的要求。但是分頻器和電荷泵以參考頻率的速率切換電流，電流切換噪聲會在VCO輸出頻率中產生FM調制，從而致使三階鎖相環無法滿足一些特殊場合的要求，特別是在一些對鎖定時間要求較高的應用中，其要求環路帶寬較寬，而三階鎖相環環路對參考頻率附近的電流切換雜散抑制可能不夠。因此，在這些設計中，基于原來的二階環路濾波器的基礎，增加一個極點，就可使環路在高頻段有足夠的衰減特性，從而有效抑制上述雜散。
    本文以ADI公司的電流型電荷泵的PLL集成芯片ADF4117為例，給出了一種應用于電荷泵鎖相環中的三階無源環路濾波器的設計方法，同時分析了泵鎖相環的環路，并給出了仿真及實驗結果。

1 電荷泵鎖相環環路分析

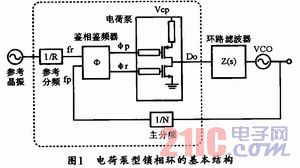

    圖1所示是電荷泵型鎖相環的基本結構，該電荷泵鎖相環的環路主要由參考晶振、鑒相(鑒頻)器、電荷泵、環路濾波器，壓控振蕩器
(VCO)及分頻器(固定或可編程的參考分頻器及主分頻器)組成。其工作過程是將壓控振蕩器輸出頻率反饋到主分頻器后分頻產生的fP與參考晶振經分頻后得到的參考分頻輸出fr在鑒相(鑒頻)器中比較，以得到相差(頻差)輸出φP和φr，然后將φP和φr作為電荷泵的開關信號，去控制電荷泵輸出電流Do，再通過環路濾波器得到的電壓信號去控制壓控振蕩器(VCO)的頻率輸出。

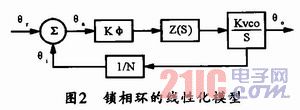

    雖然每一個鎖相環都是非線性的，但大多數鎖相環在鎖定狀態下則可以用線性系統的分析技術。圖2所示是一個電荷泵鎖相環的線性模型。

    電荷泵鎖相環的線性模型可以用開環增益及閉環增益來描述，也可用前向增益及反饋增益來描述，其增益可表述為：

    其中：kVCO(MHz／V)為壓控振蕩器(VCO)的調諧靈敏度；Kφ(mA／2π)為鑒相(鑒頻)因子(電荷泵電流增益)，其值等于鑒相器輸出電流與輸入信號的相位差之比：N為主分頻比，是壓控振蕩器的輸出頻率與鑒相(鑒頻)器的工作頻率之比。
    在設計中，KVCO、Kφ、N均為常數，由式(1)可知，除去環路濾波器的環路，開路可認為是個比例積分環節，環路濾波器則可視為對環路的補償，因而在選定鑒相(鑒頻)因子、電荷泵電流增益及壓控振蕩器(VCO)的調諧靈敏度KVCO后，整個系統的性能即可由環路濾波器的性能快定。
    而鎖相環則應在保證穩定性的前提下，盡量降低相位噪聲，提高響應速度。這就要求設計應足夠相位裕度，并且合理選擇環路帶寬。根據控制理論，對于開環穩定的系統，欲使閉環穩定，其相位裕度必須為正。一個良好的控制系統，通常要求相位裕度為40°～60°。本設計選擇的相位裕度為45°。

2 三階無源環路濾波器的設計
    鎖相環中的環路濾波器可分為無源環路濾波器和有源環路濾波器。由于有源環路濾波器中的運放等有源器件的噪聲進入環路可能使相位噪聲惡化，所以，只要滿足電平要求，一般應盡量選擇無源環路濾波器。使用有源環路濾波器也有諸多好處，但從相位噪聲及簡化設計的角度考慮，一般都采用無源環路濾波器。

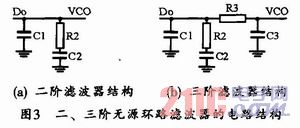

    一種典型的無源環路濾波器的結構如圖3所示。該電路中的C1用于防止電荷泵輸出過載和VCO進入飽和；R2與C2串聯支路可將電荷泵輸出的電流轉換為VCO的控制電壓。三階無源環路濾波器在二階的基礎上增加一個極點，即在R2，C2后級和VCO之前，增加了R3、C3環節，從而形成如圖3(b)所示的無源環路濾波器。為了使系統穩定，新增的極點應大于5倍環路帶寬，同時，為了能有效抑制雜散，該極點又必須小于參考頻率點。

    二階無源環路濾波器是三階濾波器的基礎，因此，本文首先介紹二階無源環路濾波器的設計方法，然后在其基礎上，再介紹三階的設計方法。目前，線性系統的設計工具很多，這里選用比較常用的波特圖，并利用系統的開環增益進行設計，這樣可使設計過程更加簡便。
    圖3所示的濾波器的傳遞函數為：

    上述三式即為二階環路濾波器的計算值。在上述設計的基礎上，按圖3(b)所示的電路增加一個極點，并對C1、C2、R2的值稍作修改，即可完成三階無源環路濾波器的設計，下面介紹其設計過程。
    記新增的極點對系統的衰減為：

    其中，F(xiàn)ref為鑒相(鑒頻)器的工作頻率。
    為了與三階鎖相環相區別，四階鎖相環的環路帶寬記為ωc，考慮到對增加極點造成的相位略微滯后，應選擇ωc略小于ωp，通過推導可得出各元件參數的計算方法。但在設計中應注意選擇C3時，要將VCO的輸入電容考慮在內。ωc的表達式為：

    本文中，鎖相環設計的輸出頻率為480MHz；10kHz頻偏的相位噪聲優于-90dBc／Hz；雜散優于-65dBc，輸出功率為3dBm+1dBm。
    根據要求，本設計所選擇的方案如圖4所示。該方案圍繞ADI公司的PLL芯片ADF4117來設計三階無源環路濾波器。壓控振蕩器(VCO)選用Z-
COMM公司的V495ME04，該器件的輸出范圍從430～530MHz，相位噪聲在10kHz頻偏時的典型值為-111dBc／Hz；參考晶振選用性能穩定的TCXO，
輸出頻率為10MHz，10kHz頻偏的相位噪聲優于-145dBc／Hz；壓控振蕩器(VCO)的輸出可調節到后級電路，后級電路依次為隔離放大器、低通
濾波器及π型衰減器。其中隔離放大器起隔離前后級及功率放大的作用，低通濾波器抑制諧波，π型衰減器結合隔離放大器可用于調節輸出功率。

    選擇參考頻率為10MHz，置芯片內部參考分頻R=10，即鑒相頻率為1MHz，若選擇環路帶寬為2kHz，則鎖相環輸出頻率為480MHz，N=240。查閱芯片資料可得KVCO=24MHz／V，再通過編程設置ADF4117內部電荷泵的輸出電流Ip=1mA，則Kφ=1mA／2π。選取相位裕度為45°，再代入上述公式中，其計算得到的值再經過微調可得：R2=1．8kΩ，R3=3kΩ，C1=22nF，C2=100nF，C3=100pF。

3 仿真實驗及結果分析
    利用matlab進行仿真所得到的鎖相環系統開環波特圖如圖5所示，其穿越頻率為1．23e+4rad／sec，相位裕度為44．9°，仿真與設計相符?？梢姡驹O(shè)計的系統有足夠的相位裕度，因而系統穩定，抗干擾能力強，同時在高頻段以-60dB／dec的斜率衰減，還能夠?qū)⒖茧s散進行有效的抑制，且與分析一致。

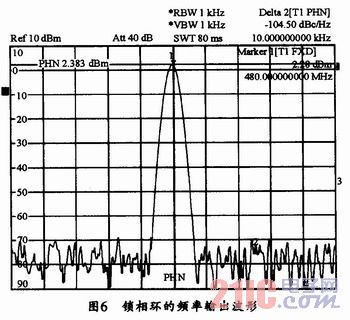

    用R&S公司的ESPI頻譜儀對所設計的鎖相環輸出信號進行測試，其結果如圖6所示。由圖6可見，其輸出頻率為480．000MHz，輸出功率為2．28dBm，10kHz頻偏處的相位噪聲為-104．5dBc／Hz，雜散優于65dBc，參考頻率2MHz附近的雜散優于70dBc，可見其參考雜散得到了有效抑制。

4 結束語
    本文給出了一種基于ADF4117的電荷泵鎖相環設計的具體計算方法、仿真及實驗結果。該方法即適用于固定頻點鎖相環的設計，也適用于掃頻鎖相環的設計，同時也可給有源環路濾波器的設計提供參考。但在設計中應注意，VCO技術文檔給出的Kvco是平均值，所以，計算得到的各元件參數需要根據實際電路進行調整。
