引 言
功率開關管、PWM 控制器和高頻變壓器是開關電源必不可少的組成部分。傳統的開關電源一般均采用分立的高頻功率開關管和多引腳的PWM 集成控制器,例如采用UC3842 + MOSFET 是國內小功率開關電源中較為普及的設計方法。
90 年代以來,出現了PWM/ MOSFET 二合一集成芯片,他大大降低了開關電源設計的復雜性,減少了開關電源設計所需的時間,從而加快了產品進入市場的速度。二合一集成控制芯片多采用3 腳,4 腳,5 腳,7 腳和8 腳封裝,其中美國功率集成公司于97 年推出的三端脫線式TOPSwitch Ⅱ系列二合一集成控制器件,是該類器件的代表性產品。
TOPSwitch Ⅱ器件簡介
TOPSwitch 系列器件是三端脫線式PWM 開關( Three-terminal Off-line PWM Swtich ) 的英文縮寫。TOPSwitch 系列器件僅用了3 個管腳就將脫線式開關電源所必需的具有通態可控柵極驅動電路的高壓N 溝道功率的MOS 場效應管,電壓型PWM 控制器,100 kHz 高頻振蕩器,高壓啟動偏置電路,帶隙基準,用于環路補償?shù)牟⒙?lián)偏置調整器以及誤差放大器和故障保護等功能全部組合在一起了。

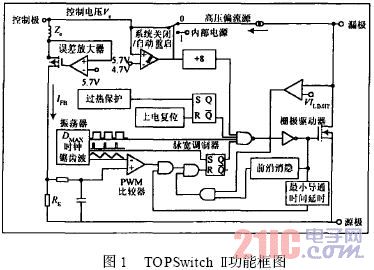

TOPSwitch Ⅱ系列器件是TOPSwitch 的升級產品,同后者相比,內部電路做了許多改進,器件對于電路板布局以及輸入總線瞬變的敏感性大大減少,故設計更為方便,性能有所增強。其型號包括TOP221～ TOP227 ,內部結構如圖1 所示。
脈寬調制器 流入控制極的電流在RE 兩端產生的壓降,經RC 電路濾波后,加到PWM 比較器的同相輸入端,與振蕩器輸出的鋸齒波電壓比較,產生脈寬調制信號。該信號驅動輸出MOSFET 實現電壓型控制。正常工作時,內部MOSFET 輸出脈沖的占空比隨著控制極電流的增加而線性減少,如圖2 所示。
柵極驅動器 柵極驅動器以一定速率使輸出MOSFET 導通。為了提高精確度,柵極驅動電流還可以進行微調逐周限流。逐周限流電路用輸出MOSFET 的導通電阻作為取樣電阻,限流比較器將MOSFET 導通時的漏源電壓與閾值電壓V I L IMIT進行比較。漏極電流過大時,漏源電壓超過閾值電壓,輸出MOSFET 關斷,直到下一個周期,輸出MOSFET 才能導通。
誤差放大器 誤差放大器的電壓基準取自溫度補償帶隙基準電壓;誤差放大器的增益則由控制極的動態阻抗設定。
系統關閉/ 自動重動 為了減少功耗,當超過調整狀態時,該電路將以5 %的占空比接通和關斷電源。
過熱保護 當結溫超過熱關斷溫度(135 ℃) 時,模擬電路將關斷輸出MOSFET。
高壓偏流源 在啟動期間, 該電流源從漏極偏置TOPSwitch Ⅱ,并對控制極外接電容CT 充電。
在TOPSwitch Ⅱ系列中, TOP225 ～ TOP227 采用TOˉ220封裝形式,而TOP221～ TOP224 則有TOˉ220和DIPˉ8 ,SMDˉ8 三種封裝形式,如圖3 所示。考慮到DIPˉ8 和SMDˉ8 的散熱情況,采用這2 種封裝形式的器件輸出功率要適當降低。
TOPSwitch Ⅱ應用于反激式功率變換電路
在開關電源電路中,基本類型有5 種:單端反激式、單端正激式、推挽式、半橋式和全橋式。對于100 W 以下的開關電源,多采用單端反激式變換器,反激式功率變換電路中的變壓器,除了起隔離作用之外,還具有儲能的功能。反激式功率變換電路結構比較簡單,輸出電壓不受輸入電壓的限制,亦可提供多路電壓輸出。TOPSwitch Ⅱ系列應用于單端反激式變換器,典型用法如圖4 所示。

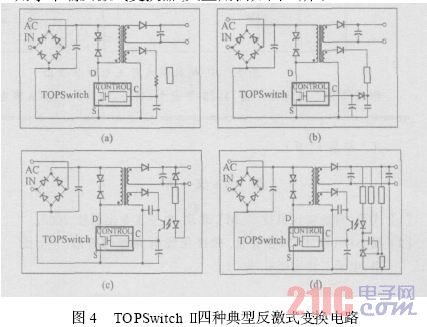

在圖4 中, ( a) 將偏置線圈通過限流電阻直接作為TOPSwitch Ⅱ控制極的輸入; (b) 在 的基礎上增加了穩壓管,是( a) 的增強型; ( c) 中輸出電壓通過光耦作用于TOPSwitch Ⅱ控制極,在輸出電壓反饋精度上有所提高;(d) 在 基礎上增加了精密基準TL431 ,使得輸出穩壓精度和負載調整率都能獲得較高的精度。4 種變換電路的效果如表1 所示。
應用實例

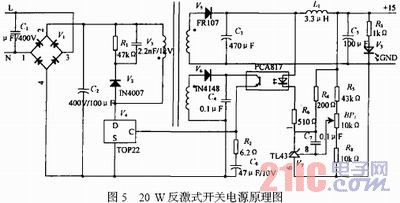

圖5 為輸入電壓為85～265 V ,輸出為15 V 的反激式開關電源實際電路。其采用圖4 中 的反饋電路形式。
交流電壓經整流橋V 2 整流和C2 濾波后,產生的高壓直流電壓加至變壓器一端,變壓器另一端與TOP224 的漏極相連。R9 , C8 和V 3 為緩沖吸收電路,用以吸收TOP224在關斷過程中由于變壓器漏感引起的電壓尖峰過沖。
偏置線圈經V 7 和C2 整流濾波后產生TOP224 所需的偏置電壓; C6 能夠?yàn)V除TOP224 內部MOSFET 柵極充電電流的峰值,確定重新啟動的頻率, 并與R1 , R2 一起補償控制回路。
TL P431 并聯穩壓器內部包含2. 5 V 帶隙基準電壓、
運算放大器和驅動器,作次級基準誤差放大器用。調節RP1可對輸出電壓實現微調。當輸出電壓受某種原因發生波動時,通過TL431 等器件組成的反饋電路,改變流過光耦PC817 的發光二極管的電流,從而改變流入TOP224 控制極的電流,調整TOP224 內部MOSFET 的輸出占空比,使輸出電壓重新穩壓。
結 語
采用TOPSwitch Ⅱ器件的開關電源與采用分立的MOSFET 功率開關及PWM 集成控制器的開關電源相比,具有以下特點:
(1) 成本低廉
TOPSwitch Ⅱ采用CMOS 工藝制作,并在芯片中集成了盡可能多的功能,故與傳統的功率開關電路相比,偏置電流顯著降低;開關電源所需的功能集成于芯片中后,外部的電流傳感電阻和初始啟動偏壓電流的電路均可除去,可大量減少元器件,使產品的成本和體積均大大減少;
(2) 電源設計簡化
TOPSwitch Ⅱ器件集成了PWM 控制器和高壓MOSFET ,只需外接一個電容就能實現補償、旁路、啟動和自動重啟功能;
(3) 功能完善的保護
TOPSwitch Ⅱ具有自動重啟和逐周電流限制功能,可對功率變壓器初級和次級電路的故障進行保護;其還具有過熱保護和過流保護功能,可在電路過載時有效地保護電源。
