為了保障電力系統的安全運行，各種保護裝置被大量用于系統保護中。隨著電力系統整體結構和運行方式復雜度不斷提高，對電力系統中繼電保護裝置的要求也越來越高。原有的模擬式繼電保護在測試手段和性能上也不再能夠滿足新型繼電保護裝置的要求。而基于微型機的繼電保護裝置已經向多功能、智能化、可視化及網絡化方向發展其主要保護功能包括三段式過流保護、三段式零序電流保護、過負荷保護、過電壓保護、失電壓保護、不平衡電壓／電流保護、故障錄波和小電流接地選線功能，本文將介紹幾種典型功能的邏輯實現。

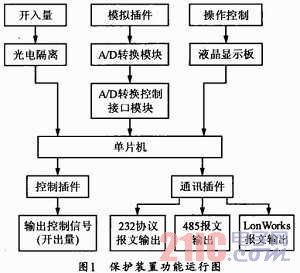

    本文所研制的繼電器保護裝置的主要原理為：模擬插件負責從電力系統中采集交流數據，并通過轉換器將采集的大電壓、大電流信號轉換成為相應的小電壓信號，此時的小電壓信號為模擬交流信號，模數轉換器件采集到這些模擬交流電壓信號后，將其轉換為數字信號。CPU主芯片通過中斷方式定時從模數轉換芯片中讀取信號量，這些數字信號在程序中通過傅里葉變換轉換成為可以被程序使用的二進制數據。程序按照一定的邏輯，將所得的數據與原始的定值比較．從而判斷是否需要?jiǎng)幼?，如果需要就給邏輯插件通訊，并通過對邏輯插件上的小型繼電器的控制對電力系統輸出控制信息，控制電力系統中的斷路器等裝置做出相應的保護。保護裝置的主要功能如圖1所示。

1 裝置的硬件結構
    裝置采用插件式結構，即在一個總線板上插上不同功能的插件，通過總線板來傳輸插件之間的通訊。主要包括模擬量采集、開入和開出功能。
1．1 模擬插件
    模擬插件包括電壓和電流變送器兩部分。采集的模擬量包括：保護用三相電流，Ia、Ib、Ic和零序電流I0，測量用三相電流，Ia、Ib、Ic等電流輸入，三相電壓Ua、Ub、Uc等以及不平衡電流或不平衡電壓輸入。
1．2 測控插件
    測控插件是本裝置的核心插件，包含微處理器CPU、NVRAM、模擬量輸入電路、A／D轉換電路、通訊線光電隔離電路、開關量輸入電路、開關量輸出電路。插件采用多層印制板和表面貼裝工藝制作。
1．3 跳閘插件
    跳閘插件構成跳合閘出口、自保持、防跳(可選)和中央信號等功能，主測控插件發送電平信號到跳閘插件，控制跳閘插件上的小型繼電器跳開或合，當繼電器合時電路接通，便輸出一個電平信號，作為對電力系統中斷路器的控制信號。
1．4 技術特點
    該裝置具有多種電氣量的測量功能(如電壓量、電流量等)，可以接收電力系統中的交流電壓、電流，并通過模數轉換芯片將模擬信號轉成數字信號，利用相應的傅里葉變換程序作相應的計算(如有功、無功、功率因數、電能、頻率等)，將所得的數字信號轉換成相應的數字量(如所需的有功功率和無功功率等變量都是具有實部、虛部和小數部分的)供程序計算使用的。
    該裝置的模擬量輸入、開關量輸入／輸出可靈活配置。從電力系統中采集的電壓和電流經變換器轉換成為測量用和保護用的電壓、電流模擬量。測量用的模擬量是用于后臺顯示的，用以反應實際所測得的電壓、電流量。保護用的電壓、電流量是用來供測試裝置分析的，在經過轉換、計算和比較后，做出相應的保護動作。

2 功能實現
2．1 對外接口
    A／D轉換電路可對模擬量進行轉換操作?？梢赃x用幾塊A／D轉換芯片組成，每塊芯片負責一組模擬量的采集。每組的幾路模擬量應保證同步采樣，組與組之間的最大角差應控制在一定范圍之內，可以通過角度校正加以補償。
    多路外部開關量輸入信號，均為共陰極接法，外部開關量信號為24V信號，均采用光電隔離技術，確保裝置的抗干擾能力。開關量輸出信號，對外可以控制相應開關的分合狀態。
2．2 測量
    測量過程通過多點采樣實現，對于測量模擬量的采樣點越多，測量越精確也越接近原始模擬輸入量。需要精確測量的測量模擬量有：電壓Ua、Ub、Uc、3U0(由三相電壓合成)，電流Ia、Ib、Ic、3I0。需要通過準確計算得到的量有：三相有功功率和無功功率。
2．3 四遙
    遙控：遙控功能主要有遙控切換定值區、遙控整定定值、遙控投切(投入、切斷)軟壓板、遙控跳閘操作、遙控合閘操作。根據現場的實際需要，由后臺或是液晶板輸出控制報文，控制跳合閘和壓板的投切等功能。
    遙測：遙測主要包括從現場采集電流、電壓、功率和頻率等數據，用于監控和保護。
    遙信：遙信包括壓板狀態、開入量信息、告警遙信及事故遙信等。
    遙脈：遙脈是指采集有功脈沖電度表和無功脈沖電度表的脈沖數據。
2．4 通信功能
    裝置自身安裝有液晶，如顯示遙測量、顯示遙信量、遙控對象的選擇和控制、定時對時等功能可以直接由液晶進行操作，更加簡便而且易于操作。但是在特定的情況下也可以采用RS232／485串口通訊，通過串口連接電腦，通過電腦中安裝的后臺調試軟件來控制裝置的運行。還可以連接通訊管理機，由通訊管理來統一處理報文信息。

3 保護功能
    下面介紹用于本裝置研制的幾種重要保護功能及其邏輯。
3．1 三段式過流保護

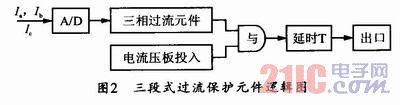

    過流保護各段判別邏輯基本一致，各段保護均可通過控制字(即每位設定特定功能的變量)投退，各段時間均可獨立整定，其邏輯圖如圖2所示，動作條件為：

    (1)電流I段(速斷)出口時需滿足突變量(電流的瞬間變化量)啟動條件。保護中的相電流差突變啟動元件設在每隔特定時間內發生一次的采樣中斷服務程序中，其動作條件為：

    其中：I表示電流，k表示保護段數，T表示動作整定時間，A為電流單位；
    (2)T=20ms，此元件動作門限定為1A，動作靈敏、準確，具有抗共模干擾能力；
    (3)MAX(保護A相電流，保護B相電流，保護C相電流中的最大值)>相應段電流定值；
    (4)T>相應段延時定值。
3．2 過負荷

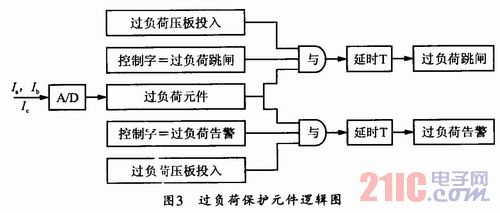

    過負荷元件由軟壓板投退，過負荷出口跳閘還是告警由控制字選擇，其邏輯圖如圖3所示，其動作條件為：

    (1)MAX(保護A相電流，保護B相電流，保護C相電流中的最大值)>過負荷電流定值；
    (2)過負荷時間T>過負荷時間定值。
3．3 失壓保護
    失壓保護的動作條件為：
    (1)相電壓的最大值<失壓定值；
    (2)所測得的三項線電流的最大值<失壓閉鎖電流定值；
    或控制字中投失壓保護(當電源停電或者由于某種原因電源電壓降低過多(欠壓)時，保護裝置能使被保護對象自動從電源上切除)不經無流閉鎖斷路器合位；
    (3)經歷從有壓到無壓的過程或控制字中投失壓保護不經曾有壓閉鎖；
    (4)失壓保護可由軟壓板投退。
