這是一個工作在電子非常有用的項目 。它是一個多功能電源，將解決大部分供應任何電子車間的日常工作中出現的問題。它涵蓋了連續可變電壓從30 V的寬范圍為3 V的輸出電流為2.5 A的最大，對于大多數應用已經足夠 。電路完全穩定下來，甚至在其輸出范圍的極端，是完全針對短路和超載保護。

　　-------------------------------------------------- ------------------------------

　　技術規格-特性

　　輸入電壓：24V直流

　　輸出電流：2.5 A

　　輸出volytage：3 - 30V直流

　　------------------------------------------------- -------------------------------

　　它是如何工作

　　的電源使用的是一個眾所周知的，并且相當流行的穩壓器IC的LM 723 。該IC可調節輸出電壓連續變化2至37 VDC，一個額定電流為150毫安，當然，任何嚴重的使用過低。為了提高IC輸出電路是用來驅動一個由兩個功率晶體管的BD 135和2N 3055組成的達林頓對電流處理能力 。使用晶體管的增加輸出最大電流限制，輸出電壓范圍有所，這是為什么電路已被設計為3至30 VDC。電阻R5，您會看到在與電源的輸出串聯連接，用于保護電路超載 。如果一個過大的電流流過R5，它兩端的電壓增加，任何大于0.3 V跨越它的電壓，結果切斷電源關閉，從而有效地保護重載它。這種保護功能是建立在LM 723和跨越R5上的電壓下降是由IC引腳2和3之間的感應。IC是在同一時間連續比較輸出電壓，其內部的參考，如果差異超過設計的標準，它自動糾正它。這可以確保不同負荷下的偉大的穩定。電位器P1用來調整輸出電壓，在理想的水平 。如果從3至30 V的全方位需要，那么你應該使用一個電源變壓器次級線圈有至少24 V / 3 A的評級，如果最大媽媽輸出電壓是不希望你當然可以使用一個變壓器具有較低的次級電壓輸出 。(但是，一旦糾正在電容C2上的電壓超過4-5伏，最大輸出電路的預期。

　　施工

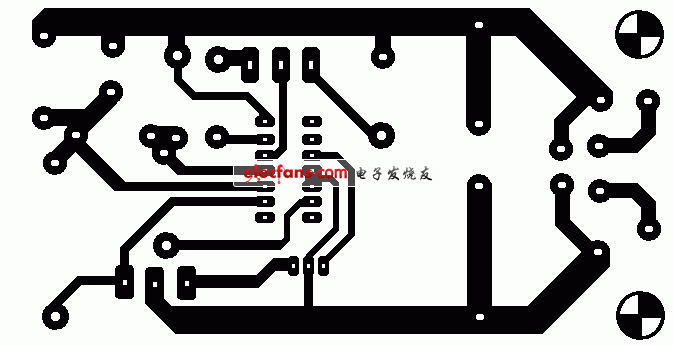

　　首先讓我們考慮建立一個印刷電路板的電子電路的一些基本 。包一層薄薄的導電銅就是在這樣一種方式，以形成電路的各個組成部分之間的必要的導體形薄絕緣材料制成的板 。一個設計適當?shù)挠∷㈦娐钒宓氖褂檬欠浅＠硐氲?，因?yàn)樗乃俣冉ㄔO(shè)大幅度上升，減少了決策失誤的可能性。智能套件板也有預鉆孔的部件和組件一側印上他們的身份，使建筑更容易的輪廓。為了保護存儲在被氧化的董事會，并保證它得到完好的銅是罐頭在生產過程中，覆蓋著一個特殊的光油，免受氧化，使焊接更容易。焊接到電路板上的元件是唯一的方法來建立你的電路，它從你的方式在很大程度上取決于你的成功或失敗。這項工作是不是很難，如果你堅持了一些規則，你應該沒有問題 。您使用的烙鐵，一定要輕，其功率應不超過25瓦 ??。針尖應罰款的，在任何時候都必須保持清潔 。為了這個目的來非常方便，特制是保持濕潤的海綿，不時擦拭即可清除所有的殘留物，往往積累對他們

　　的熱點提示。請勿文件或砂紙臟或磨損的提示。如果提示無法清除，取代它。有很多不同類型的焊錫，在市場上，你應該選擇一個良好的素質之一，在其核心包含所需的熔劑，以確保每一次完美的聯合。請勿使用助焊劑，除了這已經是包含在您的焊料。太多的助焊劑可能會導致許多問題，是電路故障的主要原因之一 。不過，如果你必須使用額外的通量，因?yàn)樗钱?dāng)你有錫銅導線的情況下，干凈的很徹底，在您完成您的工作。為了焊接組件正確，您應該做以下幾點：

 清潔組件導致的小塊砂紙。

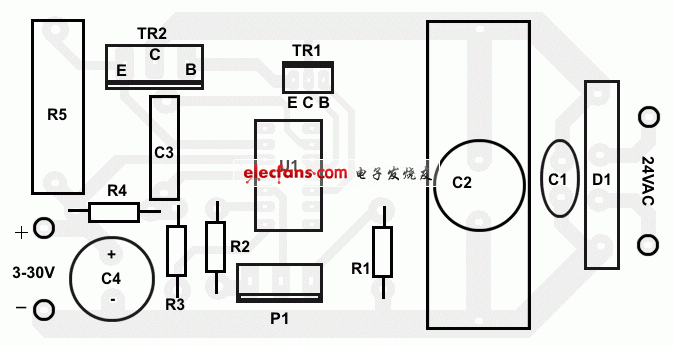

　　他們?cè)谡_的距離從元件體彎曲，并在其位置插入主板上的組件 。您可能會發現有時會比平時重計導致的一個組成部分，，進入印刷電路板的孔太粗。在這種情況下使用一個微型鉆頭，孔的直徑略有增加。不要做的孔太大，因?yàn)檫@是使焊接困難之后。以熱鐵和地方元件引線上的提示，同時持有焊錫絲年底率先從板出現的地步。烙鐵頭必須觸及略高于PC板的鉛 。當焊料開始熔化并流等待，直到它覆蓋均勻孔周?chē)屯堪X和他面積從下面的焊錫。整個操作不應該超過5秒。取出的鐵，使焊料自然冷卻，不吹或移動組件 。如果一切正常關節面必須有一個明亮的金屬質感，其邊緣應順利結束組件上的領導和董事會軌道 。如果焊料看起來沉悶，破裂，或有一個blob的形狀，然后你有干燥的聯合，您應該刪除焊料(用泵，或錫絲)和重做。小心過熱的軌道，因?yàn)樗苋菀讖亩聲?huì)解除他們打破他們。當你是焊接敏感元件，它是很好的做法，與一雙長鉗轉移任何可能損壞元件的熱量，導致從董事會的組成方面。確保你不使用更多的焊料比它是必要的，因?yàn)槟闶侵靼迳系亩搪废噜徿壍肋\(yùn)行的風險，尤其是如果他們是非常接近。在您完成您的工作切掉多余的元件引線，并徹底清潔與西裝能夠溶劑除去所有的助焊劑殘留物，可能仍然留在董事會 。開始放置在電路板上的引腳和焊接電路建設他們。你必須非常小心，焊接時的組成部分，要進行你的關節沉重的電流必須能夠承受的最大電流不熱 。焊錫在其發生的IC插座，注意不要插入南轅北轍，在他們的地方，然后把主板上的電阻 。電阻R5應焊接在這樣一種方式，以保持其身體微微從印刷電路板分開，周?chē)慕M件，讓空氣流通和冷卻 。繼續您的工作與電容器。注意不要插入電解南轅北轍。極性是上標出的電容和印刷電路板也相應標志。在其位置插入整流橋。這座橋是重型類型，已導致比平時重號線。如果您有任何PC板插入的困難，您可以放大與小鉆的孔。(PC板自動生產需要董事會上的所有孔的直徑相同。)

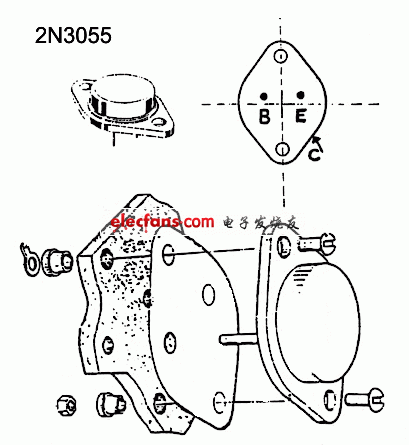

　　然而，不要太寬的孔，你會發現焊接困難得多導致事后。焊錫的TR1在其位置，并且在散熱器上安裝的TR2以下圖表和確保沒有散熱器和晶體管之間的電氣連接。唐??噸忘記絕緣體，使用晶體管的身體和散熱器之間的熱轉移化合物。使用厚線連接TR2的董事會，最后用一個扁平電纜連接的電位器與電路的其余部分。在其插座中插入電壓調節器和電源供應器的準備?，F(xiàn)在你的工作的最終檢驗，以確保不存在錯誤，可能導致很多麻煩。如果一切OK就可以連接電路的輸入(它被標記為“24 VAC »板)，變壓器的次級繞組。一個電壓表連接到標有“V輸出3-30引腳和使用一個電源線連接出來讓我們方便的電源變壓器的初級。如果一切都做得不好，電壓表應給予閱讀和轉動電位器，使其改變。

　　從指定的最低和最高電壓的微小變化是正常的，是元件容差造成的，不應該擔心你。雖然電路的工作原理與低電壓，是相當安全的任何部分，而它是在操作，它需要一個電源變壓器供應低電壓，這使得它非常危險的電源變壓器的初級連接到觸摸。最好的辦法是使用一個適用于所有的情況下，為了使一個完整的獨立的電源為您的實驗。智能套件也使得合適的情況下，這與印刷的前面板輸出連接器，開關，保險絲座，面板文書的準備鉆供應。

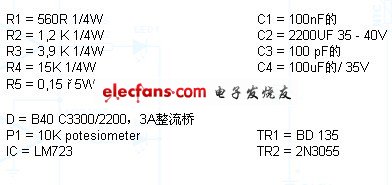

　　零件清單

　　注意

　　此電路的工作原理自來水，并有220伏交流電前在它的某些部分發送 。50伏以上的電壓是危險的，甚至可能是致命的 。為了避免事故的發生，可能是致命的的，你或你的家庭成員，請

　　遵守以下規則：

　　不要工作，如果你累了，或有急事，你的電路連接電源前，仔細檢查每一件事情，準備斷開，如果事情看起來錯，通電時，請勿觸摸電路的任何部分。請勿離開電源引線暴露出來。所有電源引線應隔熱性能很好。- DO的較高評價與他人的保險絲或電線或鋁箔代替，不要用濕手。如果你穿鏈，項鏈或任何可能掛和觸摸電路外露部分 要小心。經常使用正確的電源正確與正確的插頭和接地你的電路，導致 。如果你的項目的情況下是金屬制成的，確保它是正確土的。如果可能的話按1:1的比例使用一個電源變壓器，隔離電源電路 。當測試電路工程水管穿橡膠鞋底的鞋，站在干燥的非導電地板上，一方面繼續在你的口袋里或背后 。如果你把所有的以上措施，降低風險到最低限度，這樣你保護你的自我和你周?chē)娜四阏诜?。一個精心打造和設備以及絕緣不構成任何危險，它的用戶。當心：如果你不小心，電力可以殺死 。

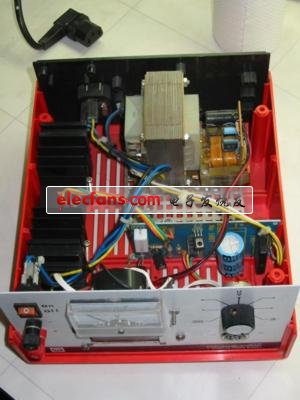

　　下面是從這個電源完成，安裝在一個盒子里的一些照片。
