之前曾經做了一個萬用表9V電池代用的電路，用三極管+電感做了，效果一般，待機狀態下沒過幾天就沒電了，更換電池也挺麻煩的因此干脆不用，看到網上很多朋友還想做這樣的代用電路，今天有時間又做了一個，不過是用升壓芯片來做的，沒有具體測試電路效率，不過猜想應該比用三極管搭的電路好些，用我自己的萬用表做負載，在1.5V工作電壓時，使用萬用表的二極管檔位短路發聲測試時電路工作電流30毫安，由于沒有過多的萬用表，我不知道萬用表在9V時該檔位下的電流，因此沒有辦法計算出效率。
該電路在無負載時工作電流大概是1.5毫安（1.5V電池供電），因此是相當?shù)氖‰姟?/p>
該電路在電池電壓1V時可以正常啟動。
電路原理如下：
電路中沒有設計開關，最好做個開關，接在電池正極，因為這個電路即使在萬用表不用的情況下，還是有1.5毫安的耗電哦。
想要更加了解RT9266的相關資料，請搜索該型號的datasheet.

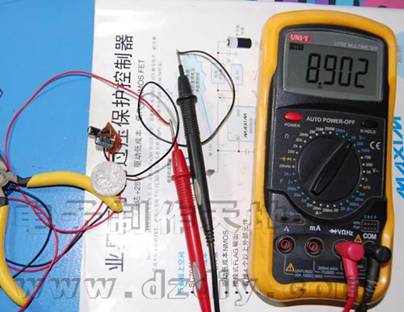

輸出電壓，設計時候是9V，由于電阻誤差，實際8.9V，也是可以讓萬用表正常工作的。
PCB焊接，雖然有點丑，湊合著用吧，實際中并沒有按照上面的電阻選擇100K和620K，而是選擇161K和1M電阻，使電路功耗更低。由于沒有合適的電阻，因此把電阻并聯了又串聯，很難看，不過能夠使用就行了。RT9266芯片為SOT23-6封裝，體積很小，焊接時要特別注意1腳位置哦。

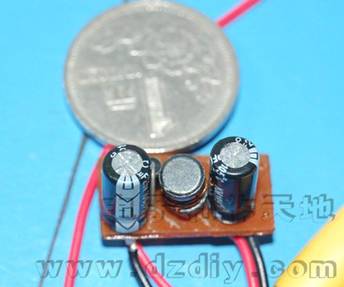

電路板的正面，很小，跟1元硬幣相比

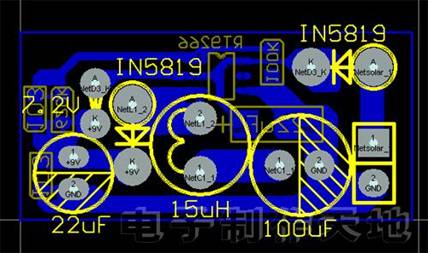

PCB文件，因為這個文件做的比較久了，實際跟上圖的電路圖有些出入哦，所以要做要自己調整了，不過關鍵的芯片引腳等重要信息沒有錯。下圖中右上角的IN5819位置取消，把元件裝在電路板背面，具體接法要參考電路原理圖。
