應 用 摘 要

北京站是全國鐵路的交通樞紐，隨時了解車站內候車室、廣場、站臺等公共區域的實時情況是車站及各級領導（路局、市政府、鐵道部）最關注的，尤其是重大節假日客流量非常大，一旦出現重大險情各級領導需遠程看到視頻圖像，實施遠程指揮控制。但原車站的監控系統是模擬系統，視頻圖像無法通過網絡傳送到遠端，北京中鐵益安公司與北京先進視訊科技有限公司聯合在現有系統基礎上進行改造，實現了基于寬帶網絡的遠程視頻監控系統。圖像可以從原切換矩陣輸出到AV1500網絡視頻服務器，通過IP網絡直接傳送到中心服務器和各監控工作站（遠端電腦），各級領導可以在各自的辦公電腦上對車站內公共區域進行實時現場監控，并可遠程控制切換矩陣選擇其它鏡頭的圖像，并錄制相關圖像資料，有利于隨時掌握站內人員流動情況，及時處理各種突發事件，并迅速掌握第一手犯罪證據材料，對于車站范圍內的秩序管理起到了積極的作用。

應 用 領 域 交通

應 用 類 型 物聯網 智能監控智能安防

多媒體 視頻監控

應 用 規 模 大型

方 案 內 容 本項目由三部分組成：前端設備、中心服務器、監控工作站（客戶端）。

前端設備前端核心設備是AV1500e網絡視頻服務器，連接方式如下：

1) 選擇原切換矩陣輸出中10路視頻與10臺AV1500設備相連接，1500網絡接口與車站的局域網連接。

2) 其中1臺AV1500e的485接口與1臺PC相連接，PC與原切換矩陣相連接，其目的是實現遠程控制切換矩陣。

監控中心：

監控中心設置一臺主服務器，安裝AVinfo nDVR監控系統服務器端的軟件，包括數據庫系統。服務器將所有前端網絡視頻服務器及前端監控設備管理起來，并維護同它們的網絡連接；同時，對所有網絡中的用戶實現授權管理，所有用戶可通過網上任一臺計算機登錄到服務器系統，根據不同權限對圖像進行監視、查詢、錄像回放等。

服務器同時作為錄像資料的存儲系統，存儲容量可根據需要配置。在監控中心可設置一臺電腦作為客戶端，同時作為系統管理員用戶，對系統中的設備和用戶進行管理，包括錄像數據維護和管理。

客戶端網絡的計算機上用戶只需安裝AVinfo nDVR客戶端軟件，由系統管理員提供登陸服務器的合法身份和系統使用權限，就可成為客戶端。

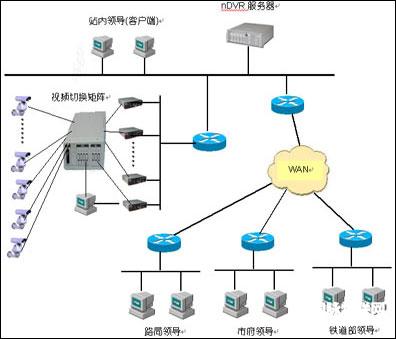

技 術 路 線  系統結構拓撲圖：
