眾所周知，華為首款服務器處理器鯤鵬920發布于2019年，基于Arm指令集架構，7nm工藝，可以支持32/48/64個內核，主頻可達2.6GHz，支持8通道DDR4、PCIe 4.0和100G RoCE網絡。此后華為一直未推出新的服務器處理器。

不過，近日，社交媒體X平臺用戶@Kurnalsalts 爆料稱，華為已經推出了120核心的鯤鵬930處理器，并在B站和Youtube披露了相關分析視頻。

@Kurnalsalts 對其獲得的華為最新的鯤鵬930服務器芯片，進行了廣泛的拆解，展示了CPU的芯片封裝、內存和I/O配置。從曝光的信息來看，華為鯤鵬930已經取得了重大的代際進步。

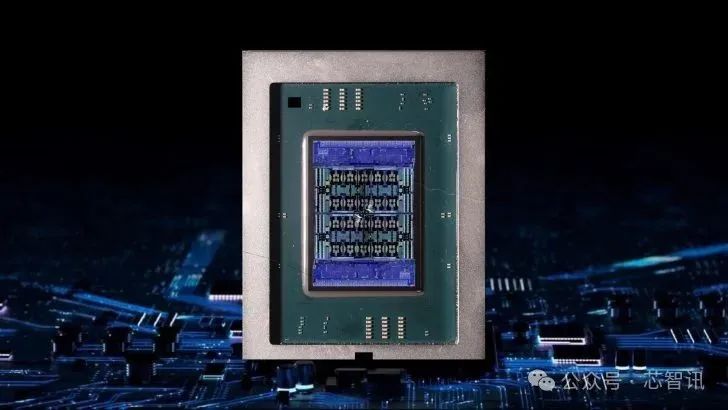

首先在芯片封裝方面，鯤鵬930的封裝尺寸約為 77.5mm×58.0mm，這是一個很大的尺寸，這主要是由于鯤鵬930采用Chiplet（小芯片）配置，由四個不同的芯片組成。因此，整個芯片封裝由四個不同的計算小芯片組成，面積約為252.3 mm2，以及一個大型 I/O die，面積約為312.3 mm2。與鯤鵬 920 相比，后繼產品的 I/O die 面積大約大了 81.26%，主要是因為它提供了更高的 96 通道內存連接。

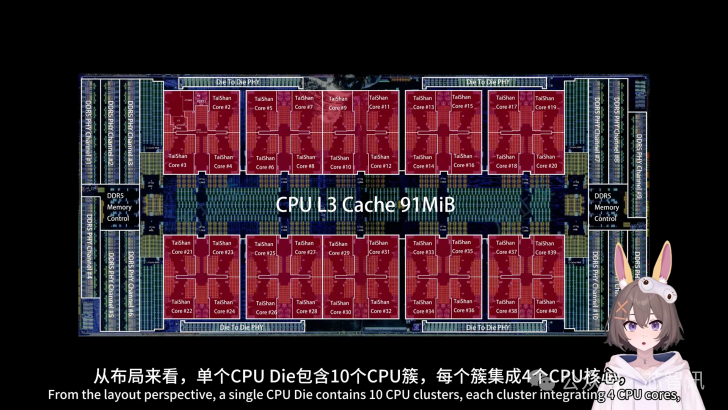

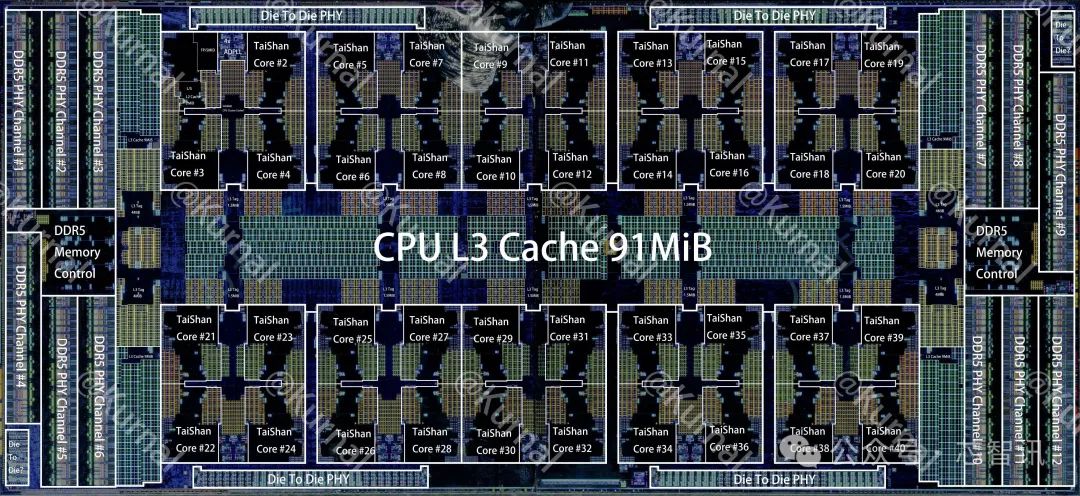

△具有 L3 緩存和 DDR5 內存控制器CPU 布局圖。

具體到CPU die的尺寸為 23.47mm x 10.75mm，包含十個CPU集群，每個集群由四個CPU內核，這意味著單個CPU die 有 40 個CPU內核。因此，鯤鵬930 的CPU內核總數為120個。每個CPU die都擁有2MB 的二級緩存并共享 91MB 的三級緩存。仔細檢查 CPU 芯片可以得出結論，它基于華為自研的基于Arm指令集的“泰山”核心。

對于 I/O die，鯤鵬 930 支持 96 個 PCIe 通道，支持 16 通道 DDR5 內存，并采用雙路主板平臺，這意味著該處理器支持雙 CPU 配置。

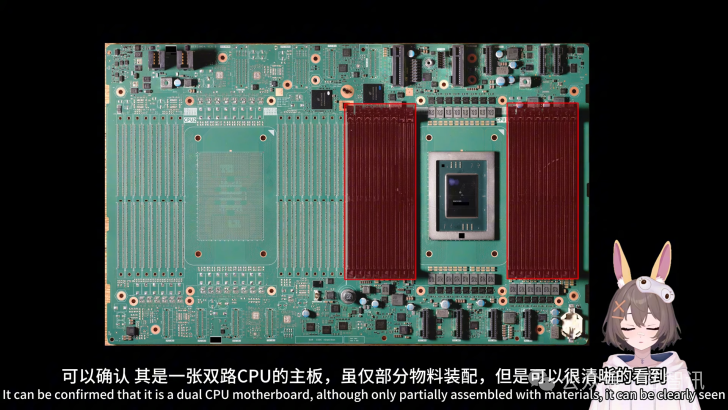

△雙 CPU 主板，部分組裝，組件在黑色背景上可見。

對比前代鯤鵬920來看，鯤鵬 930 的CPU內核數量達到了前代的近 2 倍，L3/L2 緩存配置的大幅提升，以及可能有5nm工藝驅動的更高 SRAM 密度。
