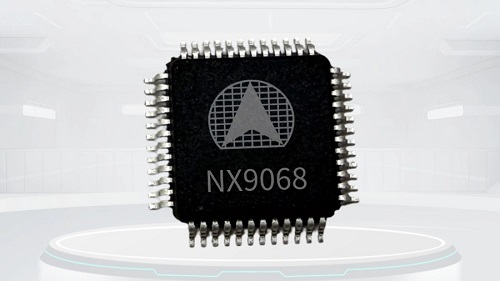

納祥科技NX9068是一款完整的8通道模擬-數字轉換器，專為數字音頻系統設計。它支持采樣、模數轉換和抗混疊濾波，能夠以每通道高達216 kHz的采樣率，將所有8個通道的輸入轉換為24位串行數據。

在性能上，NX9068可PIN TO PIN CS5368，功能覆蓋AKM5888、PCM1861 。

（一）芯片概述

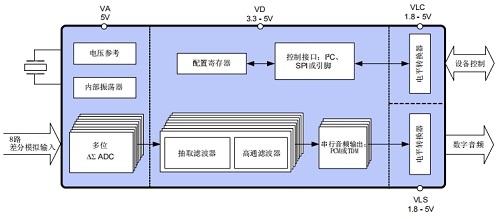

NX9068采用5階多比特Δ-Σ調制器，后接低延遲數字濾波和抽取處理，無需外部抗混疊濾波器。其差分輸入架構提供了出色的噪聲抑制能力。

專用電平轉換器（用于串口和控制端口）確保NX9068與其他設備在寬邏輯電平范圍內無縫接口。此外，片上振蕩器驅動器提供了靈活的時鐘解決方案，簡化了設計。

NX9068是業界首款支持高速TDM接口的音頻A/D轉換器，可在單一數據流中實現8通道音頻數據的串行輸出，采樣率高達216 kHz。這進一步降低了布局復雜性，并緩解了數字信號處理器的輸入/輸出限制。

（二）主要特性

① 高級多比特Δ-Σ架構

② 24位轉換

③ 114 dB動態范圍

④ -105 dB總諧波失真加噪聲（ THD+N）

⑤ 支持高達216 kHz的音頻采樣率

⑥ 可選音頻接口格式

– 左對齊、 I2S、 TDM

– 8通道TDM接口格式

⑦ 低延遲數字濾波器

⑧ 功耗低于680 mW

⑨ 片上振蕩器驅動器

⑩ 可作為系統時鐘的主設備或從設備運行

? 從模式下自動檢測速度

? 差分模擬架構

? 控制和串行端口獨立1.8V至5V邏輯電源

? 用于直流偏移校準的高通濾波器

? 溢出檢測

此外，NX9068還具備其他控制端口功能：

① 支持I2C或SPI?；控制接口

② 單通道高通濾波器禁用

③ 單通道溢出檢測

④ 單通道靜音控制

⑤ 每對通道獨立掉電控制

（三）應用領域

因其低噪聲寬動態的性能特質，NX9068非常適合高端和專業音頻系統，如多通道會議系統，多通道效果處理器、汽車音響系統、HIFI功放與HIFI家庭影院等設備中。
