為推廣高效率節能產品,越來越多的國家和地區紛紛發布了各種節能規范和標準。例如,國際能源署(IEA)所倡導“1W計劃”,美國環保署(EPA)的“能源之星”計劃,以及中國節能產品認證中心(CECP)所制定的規章等都把節能環保放在重要位置。
如何提高電源的效率,是目前電源設計中面臨的重要課題。數字電源" title="數字電源">數字電源技術的出現為提高電源的效率提供了新的方法。ADP1043是ADI公司推出的一款針對高端服務器、存儲器以及通信設備等電源所設計的數字電源控制器,可支持多種拓撲結構,并利用直觀的圖形用戶界面(GUI)無需用語言進行編程,便可在幾分鐘之內配置包括頻率、時序、電壓設置與保護限制等系統電源參數。圖1所示為ADP1043的典型應用電路。其所采用的數字電源技術可幫助實現高效率電源。

圖1ADP1043典型應用電路同步整流技術同步整流技術是指用導通電阻較低的MOSFET來替代整流二極管,從而達到降低整流損耗、提高效率的目的。在同步整流技術中,為避免交叉導通的危險,在主開關與同步整流開關的驅動信號之間必須設定一定的死區時間。在死區時間內,電感電流流過同步整流MOSFET的體二極管。而這個體二極管一般會具有較高的前向?qū)妷篤F,在死區時間較大時,會造成較大的損耗。

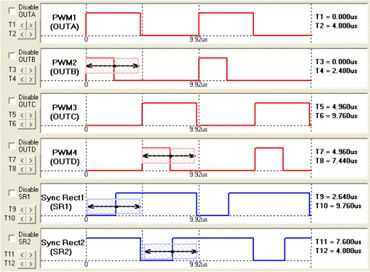

因此,為最大限度地提高效率,要求死區時間盡可能小。但是在傳統的模擬方案中,自驅動型除了應用的限制外,還很難提供精確的控制時序;對于外驅動型,由于其參數是由電阻、電容等無源器件進行設定,存在誤差、老化、溫漂等問題,為保證有足夠的余量,死區時間也不可能設置得很小。因此,ADP1043的數字方案是很好的選擇。圖2所示為ADP1043在全橋拓撲電路" title="拓撲電路">拓撲電路下的PWM和SR的GUI設置界面。通過設置T9、T10、T11和T125便可精確獲得同步整流MOSFET所需的死區時間,其中每次調整的最小時間為5ns。


圖3伏秒平衡控制技術

圖4伏秒平衡控制波形
這是因為在電源壽命的絕大部分時間內,工作負荷一般低于60%,電源很少在滿負荷下(100%)長時間工作,在滿載時能高效工作的系統并不能保證在輕載時也同樣保持最佳狀態。傳統的模擬方案為改善輕載效率,往往需要大規模改變或增加控制電路,增加了控制的復雜性,降低了電源的可靠性。而ADP1043所提供的數字控制技術,無需增加新的控制電路就能輕易的切換控制策略,這對于模擬電路來說幾乎是不可能的。
跳周期控制技術一般來說,開關電源在重載時,其損耗主要是功率開關管的導通損耗。而在輕載時,開關管的開關損耗和磁損占主導地位。因此,降低開關管在輕載時的開關頻率就能明顯降低損耗,提高電源輕載時的效率。跳周期控制技術就是一種有效的方法。通常當電源從滿載一直減小時,其工作模式會從連續電流模式(CCM)進入到非連續電流模式(DCM),這時為了維持輸出電壓的調節,開關管的導通時間將會減小。如果一直繼續減小負載,開關管的導通時間就會到達最小導通時間。在達到最小導通時間后,如果仍繼續減小負載,調節器必須屏蔽掉一些開關脈沖,以維持輸出電壓的調節。
這時一個脈沖將對輸出電容充電維持足夠的輸出能量,而在接下來的幾個脈沖被調節器屏蔽,不驅動開關管,當輸出電壓降到調節器的閾值電壓以下時,一個新的脈沖開始。這樣,在維持輸出穩定的前提下減少了開關次數,降低了開關損耗,從而極大的提高輕載的效率。通過ADP1043的GUI可以設置開關管的最大和最小的導通時間和是否啟用跳周期控制技術,如圖5所示。當所需的導通時間小于設置的最小導通時間,并且啟用了跳周期控制技術時,電源進入跳周期的工作模式。

通過ADP1043的GUI可以設置關閉同步整流時的電流閾值。當輸出電流值低于該閾值時,關閉同步整流。如圖6所示為采用ADP1043設計的全橋拓撲的模塊電源在不關閉和關閉同步整流在輕載條件下的損耗的情況??梢钥吹剑旉P閉同步整流后,大大減少了電源的輕載損耗。

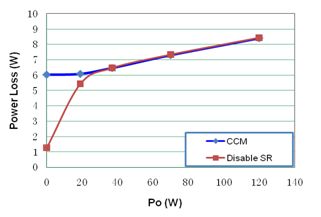

圖6兩種模式下的輕載損耗比較
但是,隨著負載的減少,電路進入輕載狀態,開關管的開關損耗逐漸占主導,此時,輸出由一相供電就已經足夠,多相的并聯反而使開關損耗成倍增加。因而,在輕載時,僅留一相工作,關閉多相模式,可以明顯改善電路在輕載時的效率。如圖7所示,為采用ADP1043所設計的交錯式雙管正激電路。當輸出電流值低于通過GUI所設置的閾值時,ADP1043便會關閉QA2、QB2的驅動信號,以減少損耗。圖8所示為采用切相技術的電源的效率曲線,可以發現當輸出電流低于10A時,電源工作在單相模式下,效率有了明顯的提高。

圖7交錯式雙管正激電路

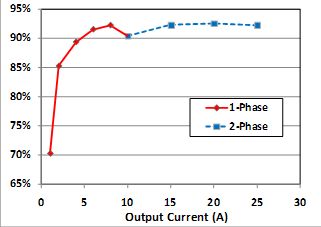

圖8采用切相技術的效率曲線
