最近碰到一個問題...在設計電路的時候,有些朋友喜歡用電感來隔開地.防止地間的干擾.

這種做法在做一些電路的時候要格外注意,如果不注意,可能會導致設計失敗.

下面的情況是在實際工作中碰到的...

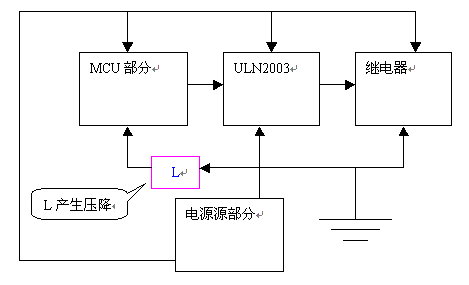

以下面結構圖圖片為例

大家可以看得出來...上面這個電路由四個部分組成...

電源電路,MCU部分.2003驅動電路.以及繼電器電路.

在上面的電路中,MCU是51加上一個74HC04進行反向,再送給ULN2003,驅動繼電器.

在上面的電路中,MCU的地通過一個220UH的電感來隔離...防止后級繼電器干擾前級的MCU 電路..

看起來上述電路沒什么問題...但在實際中發現后級工作有時候不穩定...

在MCU沒有輸出信號的時候,后級繼電器也會有電流流過...

為什么會出現這種情況呢.

我們要從電路的基本上分析起...

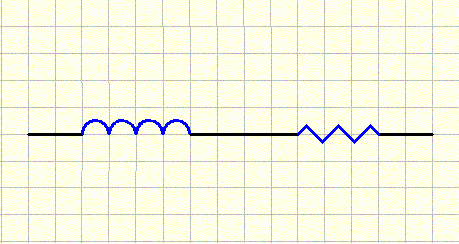

大家知道電感是銅線繞很多圈繞成的,在直流電路中就差不多等效為一個電感串聯一個電阻這樣子.

大家也知道電阻會產生壓降的...壓降的大小和流過其電流的大小有關.電流大壓降也大.

在上面的電路中,就會出現這種奇怪的現象...

由于MCU部分外接有別的電路,所以電流還是有一點大的.這樣在電感上產生的壓降也比較大.以致于74HC04輸出的低電平電壓約為0.3-0.4伏這樣子...大家也知道ULN2003內部其實就相當于一個NPN的三極管.有高電壓輸入的情況下C極上將產生電流...

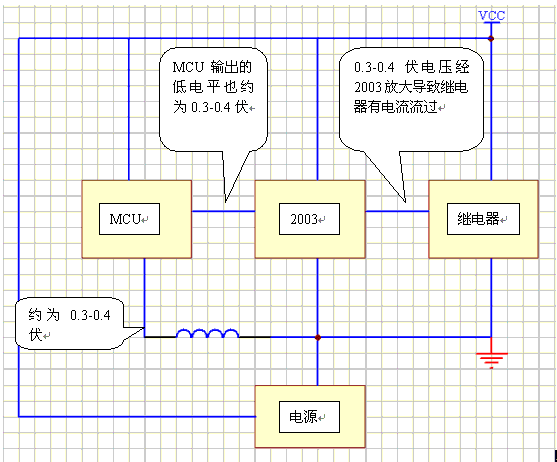

 如下圖所示:

在上面的實際電路工作中...如果繼電器工作電壓為12V,沒有吸合的情況下,兩端應該是12V,可是實際測量電壓為8-9V...

經過放大的電流流過繼電器...如果在MCU電流消耗突然增加的情況下,可能會導致后級繼電器吸合.從而會使電路工作失常引發事故...

在上面的電路中,可以有3種解決方法...

1.可以將電感由地端,改到串在電源端...

2.可以改變驅動方式.

3.最簡單的辦法,也不用你重新設計或修改電路...    直接短路該電感或改小電感值就可以了.
