陳瑩1，邢建春1，王洪達1，楊啟亮1,2

　?。?.解放軍理工大學 國防工程學院，江蘇 南京 210007；2.南京大學 計算機軟件新技術國家重點實驗室，江蘇 南京 210093）

      摘要：針對BPEL過程在死路徑消除語義下建模與分析不夠完善的問題，提出了一種新的BPEL過程建模與分析方法。該方法建立了將BPEL死路徑消除語義轉化為普通if-then-else的規則，進而可以利用著色Petri網（CPN）形式化地對BPEL過程進行建模，并通過CPNTools對BPEL過程的建模進行自動分析及驗證。案例分析表明，該方法具有一定的實用性和可行性，能夠幫助軟件工程人員更好地測試、調試和維護BPEL程序。

　　關鍵詞：Web服務組合；BPEL程序依賴圖；死路徑語義消除；著色Petri網

　　中圖分類號：TP311.5文獻標識碼：ADOI： 10.19358/j.issn.1674-7720.2017.06.008

　　引用格式：陳瑩，邢建春，王洪達，等. 死路徑消除語義下的BPEL過程建模與分析［J］.微型機與應用，2017,36（6）：22-25.

0引言

　　*基金項目：江蘇省自然科學基金項目（BK20151451）Web服務業務過程執行語言（BPEL或者WSBPEL）是為滿足基于服務的業務流程需要而制定的業界事實標準［1］。基于BPEL的組合Web服務因其能夠提供功能更加強大的服務而受到業界的廣泛認可［2］。然而，服務業務流程并不總是完美的，在流程設計中往往會存在一些問題（比如死路徑消除），這很難滿足高可靠度和可行性的要求。因此，BPEL過程在死路徑消除語義下建模與分析的問題仍然需要完善。所謂死路徑消除是指擴大某個不可執行活動的范圍以至在該活動執行完成之后執行的所有活動都將無法完成。每個活動都承載著充當下一個活動是否能執行的判定條件的角色。目前，有關BPEL過程建模分析與驗證的技術主要有Petri網［3］、進程代數［4］和自動機［5］等方法。從BREUGL F V［6］分析的近100篇論文中發現，采用進程代數和自動機的方法對BPEL過程進行建模，其模型比較復雜抽象，建模過程難度比較大。又由于BPEL程序同時支持并發路徑和死路徑消除（Dead Path Elimination, DPE），為了最大程度地解決BPEL過程建模的并發路徑和死路徑消除問題，需對現有的傳統建模方法進行改進。

　　基于業務流程的復雜性，使用BPEL流程組合建模比較容易出現錯誤［7］，并且在語言表達上不夠簡明易懂。為了使流程語言表達更加準確、簡單，需要采用形式化的方法對BPEL過程進行建模與分析。

　　本文基于著色Petri網對BPEL過程在死路徑消除語義下進行建模。著色Petri網（Colored Petri Net, CPN）是對一般Petri網的擴展，具有Petri網的所有性質，它將Petri網與程序元語言（Meta Language，ML）結合，并以簡潔明了的方式描述并發系統。本文的主要?jiǎng)?chuàng)新點是在已有工作的基礎上，提出了一種死路徑消除語義下的BPEL過程建模與分析方法，該方法建立了將BPEL死路徑消除語義轉化為普通ifthenelse的規則，并采用CPNTools工具將其形式化地表現出來。通過案例分析表明，與現有的BPEL過程建模相比，本文提出的BPEL過程在死路徑消除語義下的建模更具有實用性和可行性，從而能夠幫助軟件工程師更好地測試、調試和維護BPEL程序。

1相關概念

　　1.1BPEL簡介與死路徑消除

　　BPEL是一種使用XML（標準通用標記語言下的一個子集）編寫的服務組合編制語言，用于自動化業務流程的形式規約語言，可以協調多個服務的執行。由于業務流程的需要，BPEL提供了基本活動與結構化活動兩種不同的活動類型［8］。同時，BPEL使用<flow>來提供并發性，并發活動的同步用<link>表示。

　　一個BPEL活動可以是多個<link>的源活動，這些<link>稱為該活動的outgoing links［9］?；顒?dòng)結束時，根據每個<link>對應的變遷條件對<link>狀態進行設置（true or false）。如果沒有與明確的變遷條件相關聯，則默認的變遷條件為真。一個活動同時也可以是多個<link>的目標活動，這些<link>稱為該活動的incoming links。關于incoming links狀態的變量構成的布爾表達式，定義為BPEL過程融合條件（join condition）。只有當融合條件為真時，活動才可以執行。當所有的<link>取得了某種狀態后，這個連接條件的值才能確定下來［10］。如果這個連接條件是真，則活動可以被執行，反之如果連接條件為假，則該活動不能執行并且所有通過它的<link>均被置為假。這樣的狀態將一直向下傳遞直到遇到某個活動的變遷條件為真，此時目標活動才可以執行，這種技術稱之為死路徑消除。

　　1.2CPN簡介

　　著色Petri網（Colored Petri Net, CPN）是由丹麥研究員Kurt Jensen于1981年所提出，與大家所熟知的基本Petri網一樣，CPN也是由庫所、變遷和弧所組成［11］，但不同的是CPN加入了元素聲明并且具有對系統進行仿真和驗證的能力。CPN結合了基本Petri網和程序語言的優點，可將復雜的業務流程用圖形的方式進行建模描述，使得流程變得簡單、更易于理解。此外，還可以運用一種強大的著色Petri網仿真工具CPNTools對系統的有界性、活性及其公平性等性質進行驗證。本文的案例就是運用了此工具進行仿真、驗證和分析，從而證實了文中所提出規則的準確性。

　　定義［9］：一個CPN是由一個九元組 CPN=(∑, P,T,A,N,C,G,E,I)所組成的。式中：

　　∑表示顏色（Color）的非空有限集合；

　　P：描述系統庫所（Place）的有限集合；

　　T：變遷（Transition）的有限集合；

　　A：?。ˋrc）的有限集合，滿足P∩T=P∩A=A∩T=；

　　N：A→（P×T∪T×P）為節點（Node）函數；

　　C：（P∪T）→∑ss為顏色函數，其中∑ss為∑的有限子集；

　　G：T→表達式為T(mén)的守衛函數，即∨t∈T，［Type(G(t))=B∧Type(Var(G(t)))∑］，其中Type(v)表示變量v的類型，Var（exp r）表示表達式exp r中的變量集合；

　　E：A→表達式是弧表達式函數，形如∨a∈A，［Type(E(a))=C(P(a))ms∧Type(Var(E(a)))∑］;

　　I：P→表達式的初始標示，形如∨p∈P，［Type(I(p))=C(P)ms］。

　　2DPE語義下的BPEL過程建模中的轉換規則

　　關于BEPL到Petri網的映射規則，早在2004年德國柏林Humboldt University的HINZ S等提出了一套完整的BPEL到Petri網轉化規則［12］。而且STAHL C還在他的碩士畢業論文中提到了死路徑消除語義下的建模規則，為消除死路徑模型，他們建立了一個鏈接模式，嵌入一個活動［12］。而本文的貢獻主要是提出一種將BPEL死路徑消除語義轉化為普通ifthenelse的規則，并將其形式化的表述出來。

　　在BPEL中，將<link>活動看作一項基本活動，把它的連接條件看作是這個活動的決定性條件。根據<link>活動和DPE語義，有如下四條規則可以覆蓋所有的情況。

　　其中定義3個顏色集：

　　colset E=with e; colset L=bool;

　　colset ACTIVE=product L×E;

　　9個變量：

　　var l，lA，lB，l1，l2，l3，jc，ran：L，a：E。

　　2個函數：

　　fun OK (l1：L) = (l1 = true)；

　　fun Skip(l1：L) = (l1 = false)。

　　規則 1：?jiǎn)芜B接。如圖1所示，Activity A、Activity B、Activity C分別表示三個基本活動，而且這三個活動都在活動<flow>中。箭頭線表示兩個活動之間的控制流，加粗線表示<link>活動。Activity B的變遷條件是tc1，Activity B的連接條件是一個默認值為真。根據DPE語義，單<link>連接的轉換規則可以用圖2來說明。在這個轉換中，將<link>轉化為正常的控制流結點并且活動表示為l1=tc1。因此可用傳統的分析方法來分析BPEL程序的路徑可行性。

　　圖1中的活動網中，庫所Start Activity A表示活動A的初始狀態，其顏色集為ACTIVE。當托肯值是(true，e)時，表示活動A能正常運行，根據弧表達式的運算，觸發變遷Activity B，使得其中一個case語句被執行，其他語句被跳過，表示活動B正常運行［9］。另一方面，當托肯值為（false，e）時，則會觸發變遷Skipping B，表示活動B被跳過。庫所Finish Activity C的托肯值表示活動最終的狀態，即活動是否正常執行。

　　規則2：兩個相連的<link>。如有兩個<link>相繼連接，可用圖2來表示轉換規則。

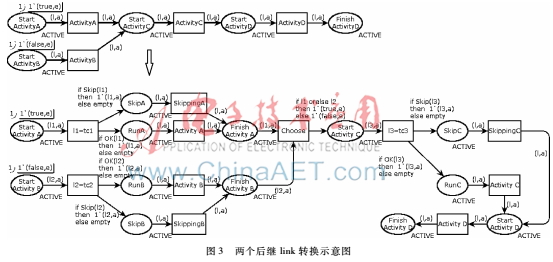

　　規則 3：一個<link>有兩個后繼<link>。如果一個<link>后面有兩個后繼<link>，則轉換規則如圖3所示。

　　規則4：一個<link>的源活動中包含一個謂詞活動（<while>，<if>，<pick>）。如果一個<link>的源活動中包含一個斷言式結構，則轉換規則如圖4所示。圖中，活動F的執行與否取決于謂詞活動（例如<if>），因此，活動l1表示l1=if(if表示謂詞活動的決定條件)。

　　由于規則2至規則4活動網的運行規則與規則1相似，限于篇幅，此處不再贅述。

　　以上4個規則中，每個目標活動的<link>是一個基本活動，如果目標活動是一個結構活動，活動包括它本身也將被忽略。同時將一直應用這4個規則，直到BPEL程序中不再有這種結構。

3案例分析

　　3.1案例描述

　　在本節中，采用了WSBPEL 2.0Primer［1］的例子來評估此方法。在圖5的示例中，四個活動是并發執行的。<flow>活動開始時，四個活動同時開始執行。由于<link>的變遷條件是完全相反的（大于或等于5 000），這意味著兩個后繼活動approve Credit或decline Credit中只有一個將被執行。

　　在設計BPEL控制流圖時，當沒有考慮DPE的控制流圖的情況時，有些死鎖等問題是檢測不出來的。而當考慮了DPE后，這些死鎖問題就可以被檢測出來。因此，死路徑消除語義下的BPEL過程建模與分析是很有必要的。

　　3.2建模與分析

　　根據BPEL流程的CPN映射規則進行建模，整個案例是由兩個flow活動、一個switch活動和High Risk、Low Risk、Reply以及Invoke四個基本活動所組成。其中，flow活動由庫所Begin Flow和庫所End Flow之間的部分所組成，switch活動由庫所Begin Switch和庫所End Switch之間的部分所組成，限于篇幅，案例圖略。

　　對于以上案例的CPN模型，運用CPNTools的狀態空間分析工具對模型的性質進行自動驗證，圖6是描述活動性質的數據，從圖中可看出，模型中不存在死標識，也不存在不可發生的變遷，也就是說全部變遷都是活性的，因此整個案例模型滿足活性性質的要求，從而驗證了案例的合理性。

4結束語

　　本文基于BPEL控制流圖（考慮了并發結構和DPE語圖4包含謂詞活動的轉換示意圖圖5一個典型的程序義），提出了一種新的分析BPEL過程路徑可行性方法，主要貢獻分為兩個方面。第一，一個新型的BPEL控制流圖，即一個控制流圖能抽象出WSBPEL程序的執行過程并考慮了死路徑消除語義。第二，應用CPNTools工具，將復雜的BPEL控制流圖轉換為較簡單明了的流圖，并運用CPN中狀態空間分析工具對其進行有界性、活性等分析，從而驗證了方法的可行性。

參考文獻

　　［1］ Wang Hongda, Xing Jianchun, Yang Qiliang,et al. Optimal control based regression test selection for service-oriented workflow applications［J］. Journal of Systems & Software, 2016, 124:274-288.

　?。?］ 鄭劍，江建慧. Web服務軟件測試技術進展［J］. 計算機應用與軟件，2009，26（10）：101-104.

　?。?］ HINZ S，SCHMIDT K，STAHL C. Transforming BPEL to Petri Nets［C］.Proceeding of the 3rd International Conference on Business Process Management (BPM 2005)， Berlin，2005: 220235.［4］ FERRARA A. Web services: a process algebra approach［C］. Proceedings of the 2nd Internationa Couference on Service Oriented Computing. New York: ACM Press, 2004：242-251.

　　［5］ FOSTER H, UCHITEL S, MAGEE J, et al. Modelbased verification of Web service compositions［C］.

　　Proceedings of the 18th IEEE International Conference on Automated Software Engineering, 2003：152-161.

　?。?］ BREUGEL F V, KOSHKINA M. Models and verification of BPEL［EB/OL］.（200609xx）［2016-10-19］http://www.cse.yorku.ca/~franck/research/drafts/tutorial.pdf. September 2006.

　　［7］ OUYANG C, BREUTAL S. WofBPEL: a tool for automaed analysis of BPEL processes ［J］. Lecture Notes in Computer Science，2005，3826: 484489.

　?。?］ 余港. BPEL中基于異步模式的人工任務執行系統的研究與實現［D］. 重慶:重慶大學，2010.

　　［9］ STAHL C. Transformation von BPEL4WS in Petrinetze［D］. Berlin: Humboldt University at zu Berlin, 2004.

　?。?0］ 駱翔宇，王昆，王鳳釵. 一種Web服務組合的認知模型檢測方法［J］.小型微型計算機系統，2011，32(10)：2042-2047.

　?。?1］ 彭潔. 基于著色Petri網的工作流建模與實現［D］. 南昌：江西理工大學，2009.

　?。?2］ 門鵬，段振華. 基于著色Petri網的BPEL建模與驗證［J］.西北大學學報，2007，37(6)：986-990.
