（1） 高速數據處理能力，能夠完成復雜信號處理算法；
（2） 采用高速串行交換架構，滿足高速數據傳輸要求；
（3） 高度系統集成架構 ，提高系統性能；
（4） 開放式體系結構 ，通用化模塊設計，便于系統維護和升級
（5） 高可靠性，支持冗余設計

    高性能的GE智能平臺VXS總線系統架構，是高速計算原型機的理想平臺，能夠 幫助用戶實現高速數據采集，分布式高性能數據處理等相關工作。GE智能平臺VXS開發平臺系統集成了多款GE智能平臺信號處理板卡，背板具備高速數據吞吐能力，可提供高速數據采集功能，實現了多處理器計算和高速數據交換架構，具備了高性能數字信號處理能力。

    VXS開發平臺系統集成度高，具備了良好的集成開發環境。集成軟件為高速處理原型系統設計提供了簡單、快捷、靈活的途徑；同時也為將來系統擴展的復雜性、兼容性做到了充分的考慮。

VXS總線

    VXS（VMEbus Switched Serial Standard,VITA 41標準）總線是在傳統的VME總線基礎上發展而來的。VME總線是一種支持多處理器模塊的共享并行背板總線，被廣泛應用于軍事、航天和工業控制等領域。隨著當今應用對數據處理和交換能力日益增長的需求，VME總線的數據交換能力已經成為系統性能提升的主要瓶頸之一。

    VXS總線為了解決數據傳輸?shù)钠款i，還能夠支持傳統的VME板卡，就在P0連接器上引入了串行差分數據傳輸技術 ，如Infiniband、千兆以太網、串行Rapid IO、PCI Express等。

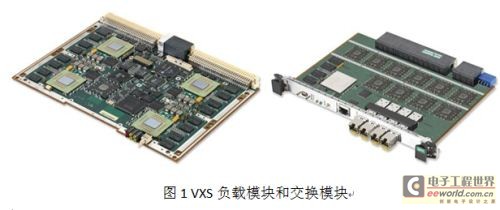

    VXS定義了負載模塊和交換模塊兩種類型，如圖1。模塊仍然是標準6U結構。

    負載模塊保留了傳統的P1和P2連接器接口，仍然支持標準VME總線；新增了RT2 P0連接器，利用串行差分數據傳輸技術，傳輸高速數據。沒有P0的VME模塊也可以插在VXS機箱內工作。

    交換模塊完全取消了原有的P1和P2連接器，使用支持串行差分數據傳輸?shù)腞T2 P2 ~ P5連接器和單端信號的RT2 P1連接器。

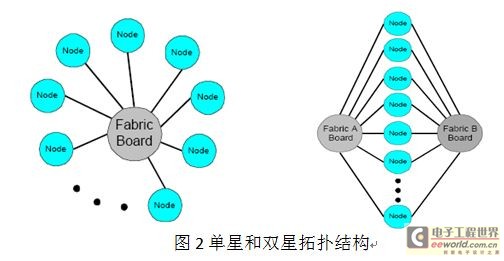

    負載模塊和交換模塊支持高速串行數據交換架構，如圖2。每塊負載模塊有2路x4串行通道分別連接2個交換模塊，實現了雙冗余容錯通信架構，極大提高系統的可靠性。

北約MEADS火控雷達系統采用VXS總線

    2010年8月中程增程防空系統（MEADS）完成了最終的關鍵設計評審，美國、德國和意大利預計將在10月達成小批量生產決議。其中的火控雷達硬件使用了GE智能平臺的VXS總線產品，包括DSP220 VXS多處理器主板和CRX800 VXS 22端口串行RapidIO交換機。

    實際上MEADS并不是北約一個新的軍事計劃，從這個計劃提出到如今完成設計評審已經超過十年了。最初的雷達系統設計使用VME總線，在這十幾年中總線技術不斷發展，但對軍事系統來說很難改變最初的設計。如何利用最先進的技術 ，而又能夠讓以往的研究成果繼續發揮作用。VXS總線以升級而非革命性變革的方式提供給用戶，它使系統既保持了和傳統VME總線的兼容，又能夠實現高速的串行數據傳輸。

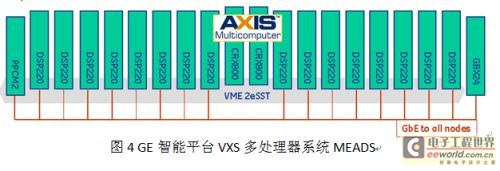

    在火控雷達信號處理系統中，使用了16片DSP220用于雷達信號數據處理，1片PPCM2單板計算機控制數據分配任務，1片千兆以太網交換機GBX24用于網絡互連，2片CRX800提供sRIO數據交換。

    上圖所示系統使用16塊DSP220和2塊CRX800實現了多達64個Freescale 8641 CPU 節點的信號處理系統，系統的浮點處理能力達到512GFLOPS 。各節點之間使用x4 sRIO通道互聯，總數據吞吐率可達到雙向400Gb/s 。

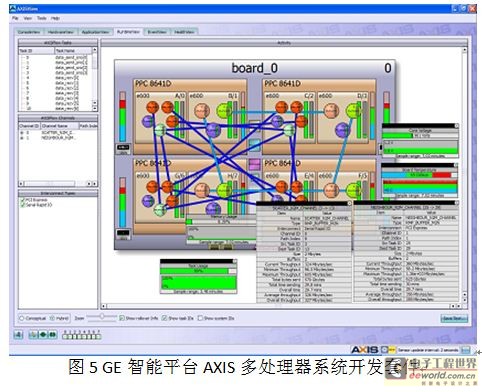

    對于如此復雜的多處理器架構，GE智能平臺還提供了AXIS開發套件，可以加速用戶多處理系統的構建和應用程序的開發。

結束語

實現一個高速數據信號處理系統有賴于三個關鍵因素：

1. 新一代多核處理器為主板提供了更強的計算能力，同時滿足嚴格的散熱和功率限制要求；
2. 串行交換互聯架構，大大提高了板間數據傳輸能力，使多處理器配置更強大、更靈活；
3. 面對復雜環境，對可擴展性要求越來越高，高速計算系統必須適應不斷變化的應用情況，并且必須迅速將設備應用于現場。功能強大而又簡單易用的軟件工具能夠大大提高系統開發效率。

    GE智能平臺提供的VXS系統就是遵從這三點設計的 。

    多核處理，串行交換和集成軟件為高速信號處理系統設計提供了簡單、快捷和靈活的途徑；同時也為將來系統擴展的復雜性和兼容性做到了充分的考慮。
